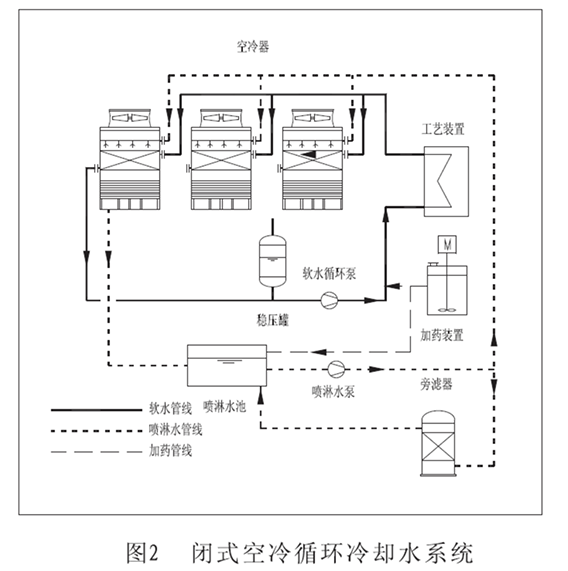

闭式空冷循环冷却水系统的关键设备之一是节能型水膜式空冷器和联合式空冷器，该设备分四个系统：

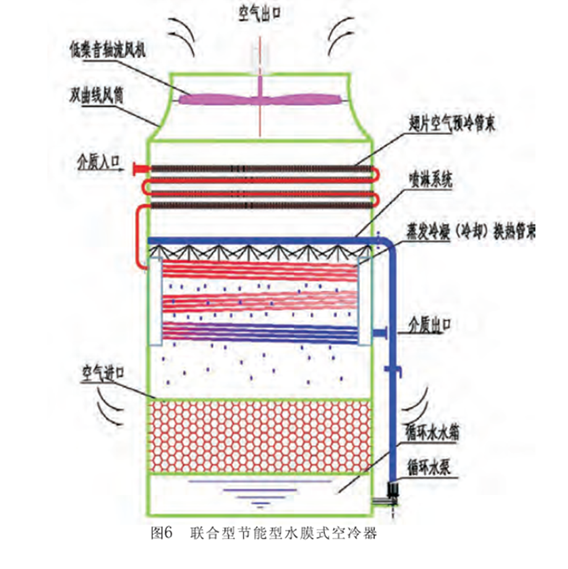

    1、换热管系统。换热管束系统由上段翅片干式空冷管束和下段湿式空冷管束二部分组成。在冬季。高温介质在翅片干式空冷管束利用空气完成冷却，之后进入光管管束利用空气冷却至设计温度，可以完全作为干式空冷器使用，达到节水的目的。在夏季环境温度较高的情况下，开启喷淋系统，利用光管管束外表面形成的水膜强化传热，气温的湿球温度控制使高温介质仍能降到设计温度。
    2、风机系统。由风机、风机电机，风筒、百叶窗等组成。风机风量要满足换热热负荷所需的量和风穿越管束所需压头。一台空冷器设立多台风机，每台风机可单独运行，通过变频器或手动调节，或改变风机叶片角度，进而调节风量。风筒为流线型，减少风机动能损失。
    3、喷淋水系统。包括水箱、喷淋水泵、喷淋水布水器和除沫器。喷淋水量要满足换热蒸发和湿润包裹换热器所需的量。一般为冷却水量的1/5~1/3。喷淋水布水器主要构件为喷嘴，要保证喷水均匀而不堵。喷淋水有一部分蒸发，大部分落到设备底部的水箱中，由喷淋水泵抽取，循环使用。对于多台空冷器，可将水箱合并，统一成一个水池，便于喷淋水的过滤和加药处理。离开换热管的空气会携带少量水滴，为此设立除沫器，漂水率小于0.05%。
    4、支撑系统。支撑以上三系统的构架等。其钢结构都经过浸锌、镀锌或其它防腐处理。

    节能型水膜式空冷器和联合式空冷器是一种将水冷与空冷，传热与传质过程融为一体的新型高效节能冷却设备。

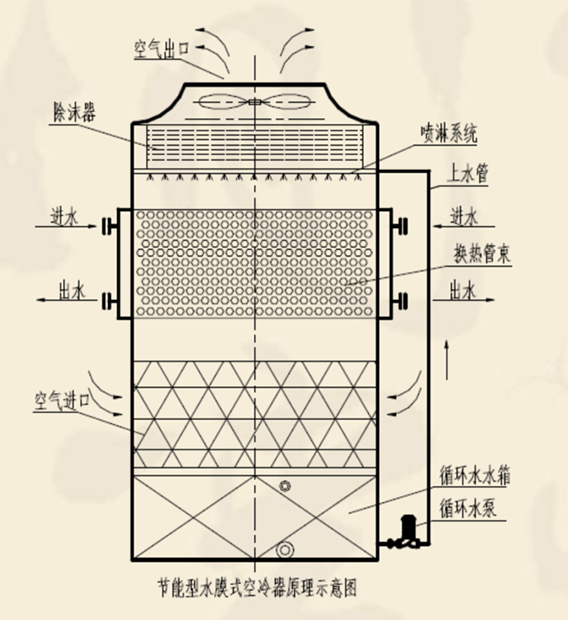

在气温低的时候，冷空气在风机的抽吸作用下，从百叶窗口吸入，向上穿过换热管束，吸收管束热量，升温后从顶部风筒排出。相当于一台引风型的空冷器，不用水。
    当气温升高，单纯的风冷已不能使换热管内的软水冷却到工艺要求温度时，则开启喷淋水泵，将喷淋水送入换热管上方的喷淋水布水系统，喷淋水向下喷向换热管，在换热管管外形成均匀的水膜，水膜吸收管内的热量，并向空气蒸发汽化，水在蒸发汽化的过程中，吸收了水膜的热量。水汽化的潜热大大超过水升温的显热，故极大地强化整个传热过程，减少了换热面积。由于汽化的水进入空气，使空气增温增湿增焓。空气在出口处经除沫层捕除夹带的水沫后，排入大气。喷淋水量大于喷淋汽化的水量，大部分喷淋水向下回落至水箱循环使用，喷淋水本身在下落的过程中，被空气冷却，喷淋水不需二次冷却。

    闭式空冷循环冷却水系统的技术优势
    1、冷却水温度稳定，符合工艺要求
    2、提高工艺换热设备传热效率和寿命
    3、降低新鲜补充水消耗，0℃以下不喷水
    4、减少排污
    5、总占地面积介于干空冷和开式塔之间
    6、维护简单，运转费用低
    7、操作简单方便
